电源过欠压保护器是通过测量电源电压,在继电器内设置电压范围,输出节点。当电压低于给定值和高于给定值时,继电器动作,用于切断供电回路。

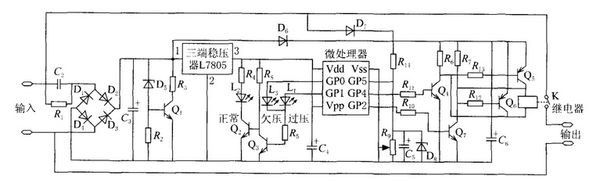

过欠压保护器保护电源的工作流程:
1、AC输入和DC输入的开关电源的输入过欠压保护原理大致相同。保护电路的取样电压均来自输入滤波后的电压;
2、取样电压分为两路,一路经R1、R2、R3、R4分压后输入比较器3脚,如取样电压高于2脚基准电压,比较器1脚输出高电平去控制主控制器使其关断,电源无输出;
3、另一路经R7、R8、R9、R10分压后输入比较器6脚,如取样电压低于5脚基准电压,比较器7脚输出高电平去控制主控制器使其关断,电源无输出。
